玉研科學儀器公司做為Pinnacle Technology公司的長期合作伙伴，以誠信的商務往來和精湛的技術服務成為了Pinnacle官方認證代理商，負責其在中國的產品銷售、市場推廣和售前售后技術服務。經過多年的合作，我們已經在全國積累了眾多重點高校和科研院所的用戶，產品使用覆蓋上百家實驗室及科研平臺，具備多名神經科學科研技術經驗豐富的產品工程師，能夠?qū)蛻暨M(jìn)行設備安裝、動物手術、軟件使用、信號分析的專業培訓，為您的科學研究助力！

大鼠腦電肌電無線測量系統（腦電遙測系統）主要用于采用無線的采集方式，實時測量自由活動狀態下大鼠的腦電信號和肌電信號。

信號檢測裝置集成到小型的頭戴式裝置上，通過無線傳輸采集到的數據。體積小巧，重量輕，電池可支撐系統工作大于 36 個小時。電池更換簡單快速，可用于長期研究。通過 USB 密碼狗和軟件，系統采集到的數據被實時傳輸至電腦。

無線腦電/肌電測量分析系統

用于大鼠的輕型、頭戴式藍牙無線型號，可同時測量 3 個生物電勢并實時呈現數據以供審查。電池壽命達 36 小時，使用現成的電池。對于更長時間的研究，可以快速輕松地更換可拆卸電池組。使用小型 USB 加密狗接收器和標準 Sirenia 軟件套件將數據流式傳輸?shù)接?jì)算機。此外，經過大量實踐驗證的大鼠 EEG/EMG 電極放置系統，可確保實驗的快速準備和實驗數據的一致性、可靠性。

集成視頻記錄

提供了一個平臺，用于將 EEG 和 EMG 變化與可觀察的行為狀態同步。視頻可以添加到任何新的或現有的硬件系統中。捕獲的視頻在屏幕上實時顯示，因?yàn)樗菑膭?dòng)物流式傳輸?shù)?，并在播放模式下與其他記錄的數據同步。

上圖為將捕捉到的視頻與EEG、EMG和/或生物傳感器（化學物質）數據同時在軟件上實時顯示的畫面。

使用 Pinnacle 的高級分析軟件可自動執行睡眠評分和癲癇發作識別過程，從而節省時間和資源。SIRENIA  ^? SEIZURE PRO 和 SIRENIA ^? SLEEP PRO都允許用戶創建可定制的報告和圖表，用于出版物和演示文稿。此外，可以導入第三方 EDF 文件進行分析。

我們可以提供提供三通道和四通道的腦電/肌電測量系統，用于研究自由活動狀態下動物的睡眠、癲癇、行為模式研究，適用于小鼠和大鼠。腦電/肌電系統利用特色的頭戴式的前置放大器，即使在動物運動時也能得到非常清晰的波形圖，四通道具有三通道幾乎所有 的特征，并額外增加一個通道，配置靈活，具有同時配置生物傳感器的能力。

主要應用：

睡眠研究、癲癇研究、深部電極記錄、皮層記錄、場電位、認知研究

具備多種拓展功能：

·  實時監測動物腦、肌電、化學物質的總濃度（谷類、電堿、日用、乙醇、膽堿）

·  可實現動物自由活動狀態下實時監控

·  遙測功能，監測動物可實現在腦內測出的信號，實時測定腦化學物質的濃度

系統組成：
·  電流轉換器：塑料材質的轉換器安裝在清醒活動籠上；
·  前置放大器：信號在動物的頭部被放大和過濾，同時保證清晰、無偽影的數據的傳輸；
·  電極及頭盔：大鼠、小鼠需配置不同型號的電極及固定器；
·  電纜：連接電流轉換器和前置放大器，電纜外部包裹了一根金屬的彈簧管，以防動物撕咬；
·  數據監控及采集系統：在數據輸送到軟件前進行第二次放大和過濾；

主要部件：
頭部電極及固定器

某個片段的大頭針固定是4個連接EEG或EMG電極線的固定在微型針上。另外的兩個電極的電極通道EEG的。時間的固定器連接了手術，并且允許電極的多種排列，提供即插即用的導線連接方式。

前置信號放大器

通過一個螺絲釘將前放固定到動物的頭部。
高通濾波:0.5Hz EEG,10Hz EMG（睡眠研究）；或1.0Hz EEG,10Hz EMG(癲癇)
增益：X100(睡眠)，X10(癲癇)

包裹有數據線的鋼繩

一根18英寸的線纜通過轉輪鏈接到前置放大器。線纜中的導線外層被一層金屬?gòu)椈山z保護著。

防纏繞和不間斷通訊的萬向轉輪

防纏繞轉輪固定在動物籠頂部。轉輪的兩個插頭設置為允許活動桿朝不同方向可以平衡的轉動

數據采集和分析軟件

系統配備一個數據采集和擴展器（DCAS），經過數據線將數據傳輸?shù)侥X電采集和分析軟件上。

主要技術指標

產品類型
· 3通道：通過模擬信號輸出
· 4通道：全配置通道，集成了生物傳感器，通過前置放大器的信號變換重新配置
· 4通道系統包含了3通道系統的所有特征，此外還增加一個通道，可配置多種型號的生物傳感器。

配件：
· 生物傳感器
· 集成式視頻同步記錄設備

化學腦實時監測模塊：

快速掃描循環安（FSCV）檢測法，用于兒茶酚胺（乙胺、去甲腎上腺素、腎上腺素）的測量?？梢宰杂蓹z測系統活動狀態下的動物用于遙測系統適用于模型。 。

快速掃描循環伏安系統

Pinnacle 的快速掃描循環伏安 (FSCV) 系統專門設計用于簡化兒茶酚胺 （即多巴胺、去甲腎上腺素和血清素）的測量。Pinnacle 無線大鼠系統和系留鼠標系統都使用碳纖維傳感器來實現對自由移動動物大腦的短期測量。

如何運作

通過在植入的碳纖維傳感器上快速循環電壓并測量產生的電流來檢測生物胺水平。我們的系統可以在進行詳細的行為研究時測量自發的亞秒級神經遞質釋放事件。無線和系留系統均在 250 至 400 V/s 的范圍內掃描，用戶可選范圍為 -1.1 至 +1.3 V。所有系統都內置支持控制外部刺激。

電壓跨度：-1.1 V 至 +1.3 V

范圍：250 – 400 V/s

掃描/秒：5 - 10

積分/掃：1000

分析

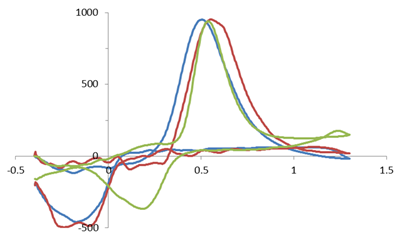

多巴胺（藍色）、5-羥色胺（綠色）和去甲腎上腺素（粉色）在被 FSCV 檢測到時具有特定的伏安曲線。

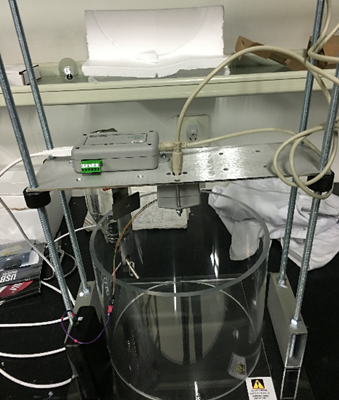

TETHERED 快速掃描循環伏安 (FSCV) 系統允許研究人員利用小鼠模型的強大遺傳學來解決生物神經遞質釋放和功能的潛在機制。頭戴式 FSCV 板通過低扭矩?fù)Q向器將信號發送到接口盒，該接口盒將數據流式傳輸?shù)街鳈C(jī) PC。該系統配備 Pinnacle 的 8500 軟件。

1. FSCV 接口盒提供對激勵線的訪問并將數據傳輸?shù)?PAL-8500 軟件。

2. 安裝在保持架上方的低扭矩?fù)Q向器允許不受阻礙的自由移動。

3. 信號在動物頭部使用我們的頭部放大和過濾，確保提供干凈、無偽影的數據。

4. 立體定位的引導插管允許輕松插入碳纖維傳感器。Headmounts 用牙科丙烯酸固定在頭骨上，并作為 Headstage 的連接端口。

碳纖維

Pinnacle 的 FSCV 系統使用碳纖維傳感器 (CFS) 來測量自由活動動物大腦中多巴胺和其他兒茶酚胺的存在。

傳感器是直徑為 34 μm 的碳纖維，封裝在二氧化硅護套中，延伸到二氧化硅末端 0.5 mm 之外。

所有 Pinnacle CFS 都需要 Ag/AgCl 參比電極。

碳纖維傳感器

碳纖維傳感器按套管類型以及研究人員是否需要將其從套管中取出以進行后校準排序。

CFS-F 傳感器固定在插管中，無法拆除以進行后期校準。

FSCV PAL-8500 軟件包

FSCV 系統包括 Pinnacle 的 PAL-8500 軟件；

該軟件支持傳統的短記錄模式（兩分鐘或更短的記錄）以及使用擴展連續模式的長期記錄；

此外，該套件支持集成的同步視頻錄制，可以在監測動物行為的同時監測生物胺的釋放。

該軟件的其他功能包括：

? 背景減法

? 3D 可視化

? 用戶可選過濾器

? 熱圖

? 動畫伏安圖

? 導出到第三方包
